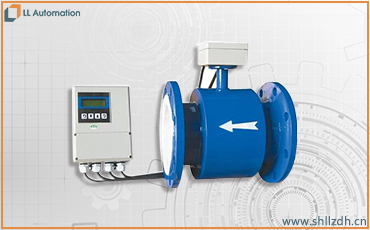

LL分體式法蘭連接電磁流量計

　　LL分體式法蘭連接電磁流量計采用全中文電磁轉換器內核采用高速中央處理器。計算速度快、精度高、測量性能較好。轉換器電路設計技術，輸入阻抗高達1015歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db,可以測量低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定，而且大的縮小了體積，減輕了重復，使流量計小型流量化的特點。使客戶買的放心，用的省心，服務稱心”是我公司的宗旨。

　　1.產品特點：

　　管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

　　測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

　　在現場可根據用戶實際需要在線修改量程。

　　高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

　　采用SMD器件和表面貼裝（SMT電路可靠性高。

　　采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。

　　全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1。

　　超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好。

　　內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間。

　　具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。

　　具有自檢與自論功能

　　2.工作原理：

　　電流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

　　E=KBdv

　　式中：E---------------為電極間的信號電壓

　　B-----------------磁通密度（T）

　　d------------------測量管內徑

　　v------------------平均流速（m/s）

　　式中k,d為常數，由于勵磁電流是恒流的，故B也是常數，則由E=KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。

　　由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。因此說電磁流量計是一中真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有分高的可靠性。

　　3.應用領域：

　　由于電磁流量計有其獨特的優點，因此被較廣用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量多種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、多種飲料、黑液、綠液等導電液體介質的體積流量。

　　4.主要技術參數：

　　1).公稱通經ND(mm):

　　管道式四氟襯里：10、15、20、25、32、40、50、65、80、100、125、150、200、300、350、400、450、500

　　管道式橡膠襯里：40、50、65、80、100、125、150、200、300、350、400、450、500、600、700、800、900、1000、1100、1200

　　注：特殊規格可以定制

　　2).流動方向:

　　正、反、凈流量;量程比:150:1;重復性誤差:測量值的±0.1%

　　3)精度等級:

　　管道式:0.5級,1.0級

　　4)被測介質溫度:

　　普通橡膠襯里:-20–+60℃;

　　高溫橡膠襯里:-20–+90℃;

　　聚四氟乙烯襯里:-20–+100℃;

　　高溫型四氟襯里:-20–+180℃。

　　5)額定工作壓力管道式:

　　DN6-DN80:≤1.6MPa,

　　DN100-DN250:≤1MPa,

　　:DN300-DN1200:≤0.6MPa高壓可定制

　　6)流量測量范圍:

　　流量測量范圍對應流速范圍是0.1-15m/s

　　7)電導率范圍:

　　被測流體電導率≥5us/cm(一體式),大多數以水為成分的介質,其電導率在200-800 us/cm范圍內,均可選用電磁流量計來測量其流量計.

　　8)電流輸出:

　　負載電阻:0-10mA時,0-1.5kΩ,

　　4-20mA時,0-750kΩ,

　　9)數字頻率輸出:輸出頻率上限可在1-5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出.

　　外接電源≤35V導通時集電極*大電流為250mA

　　10)供電電源:85-265V,45-63HZ

　　11)直管段長度:管道式:上游≥5DN,游≥2DN

　　12)連接方式:流量計與配管之間均采用法蘭連接,法蘭連接尺寸應符合GB11988的規定.

　　13)防爆標志:MDIIBT4

　　14)環境溫度濕度:-25℃-+60℃;5%-95%.

　　15)消耗總功率:小于20W

　　5.電磁流量計選型說明：

　　正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑，流量范圍，襯里材料，電極材料和輸出電流等，都能適應被測流體的性質和性質和流量的要求。

　　可測量的流體

　　由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體需是導電的，嚴格的說，除了高溫流體之外，只要電導率大于5μ/cm的任何流體都選用相應的電磁流量計來測量流量，因此不導電的氣體，蒸汽，油類，丙酮等物質不能選用電磁流量計來測量流量。

　　1）傳感器口徑的確定：

　　流量計使用流速*好在0.3-15m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。

　　使用流速低于0.3m/s時*好在儀表部位局部提高流速，采用縮管方式：

　　異徑管的中心錐角不大于15oC時，可把異徑管視為直管段的一部分。

　　A一體型或分離型的選擇

　　B一體型：現場環境較好的情況，一般都選用一體型，即傳感器和轉換器組裝成一體。

　　分離型：即傳感器和轉換器分開裝于不同的地點，一般出現以情況時選用分離型。

　?、怒h(huán)境溫度或流量計轉換器表面受輻射溫度超過60oC.

　　⑵管道震動較大的場合。

　　⑶會對傳感器的鋁殼嚴重腐蝕的場合。

　?、痊F(xiàn)場溫度較大或有腐蝕性氣體的場合。

　?、闪髁坑嬔b在高空或并調試不方便的場合。

　　訂貨時應注明傳感器的轉換器分離距離，一般不能超過100m，轉換器為墻掛式安裝。

　　2）電極、接地環材料的選擇

　　應根據被測的流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于特殊流體應作試驗

材　　　料	耐　腐　蝕　性　能
含鉬不銹鋼（Ocr18Ni12Mo2Ti）	硝酸、室溫 <5%硫酸、沸騰的磷酸、蟻酸、堿溶液、在壓力的亞硫酸、海水、醋酸
哈氏合金 C 哈氏合金 B （HC ， HB）	耐氧化性酸、氧化性鹽、耐海水、耐非氧化懷酸，非氧化性鹽、堿、常溫硫酸
鈦 (Ti)	海水、多種氯化物和次氯鹽酸、氯化性酸（包括發煙硝酸）、有機酸、堿
鉭 (Ta)	除氫氟酸、發煙硫酸、堿外的其余化學介質、包括沸點的鹽酸。硝酸和 <175℃
鉑（Pt）	多種酸、堿、鹽、不包括王水

3）襯里材料選擇說明

應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。

內襯材料	名稱	符號	性能	*高工作溫度	適用液體
橡膠	氯丁橡膠		耐磨性中等，耐一般低濃度的酸堿鹽的腐蝕	<80℃	自來水、工業用水、海水
橡膠	聚胺脂橡膠		極好的耐磨性能，耐酸堿性能較差	60<℃	紙漿、礦漿等漿液
氟塑料	聚四氟乙烯	F4 或 PTFE	化學性能很穩定、耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕	180<℃	腐蝕性強的酸堿鹽液體
	四氟乙烯和六氟丙烯譯名：特氟隆 FEP	F46或FEP	化學性能略遜于 F4		腐蝕性的酸堿鹽液體
塑料	四氟乙烯和乙烯	F4 或 ETFE	化學性能略遜于 F4		腐蝕性的酸堿鹽液體
	聚乙烯	PO	化學性能穩定	60<℃	污水
	聚苯硫醚	PPS		150<℃	熱水
