CLASSIC系列 / TCM 1550科氏力質量流量計
TRICOR CLASSIC系列TCM 1550科氏力質量流量計的*大質量流量為1550 kg/hr(57 lb/min)或234 bbl/天，標稱管道尺寸為DN6(1/4″)，額定過程壓力可達200 bar(2900 psi)。TCM 1550的標準精度為0.3%，如果使用自定義校準，則可能達到0.1%的精度。菱形(D形)管設計兼容了所有科氏力震蕩管形狀的*佳整體性能。這種機械設計的優點包括*優化的信噪比和減少外部振動的影響，從而提高零點的穩定性。
特點：
堅固耐用，無活動部件，使用壽命長
提高生產力，降低維護成本
自定義流量連接器和安裝長度
降低安裝成本
高重復性(流量±0.05%)
提高產品性能
高壓選項：345 bar(5000 psi)¹
較廣應用：加藥，油漆，化學加注
技術參數：
技術參數：
| 流量范圍 | |
| 質量流量(*大值) | 1550 kg/h, 57 lb/min |
| 體積流量(*大值) | 1550 l/h, 6.82 gpm, 234 bbl/d (US) |
| 壓力 | |
| 壓力額定值 | *大到 200 bar, 2900 psi (可選: *大到 345 bar, 5,000 psi)¹ |
| 精度(液體)² | |
| 基本精度(質量流量)³ | 流量范圍的±0.3 % (可選: *高到 ±0.1 %) |
| 質量流量重復性 | 流量范圍的±0.05 % |
| 基本精度(體積流量)³ | 流量范圍的±0.4 % (可選: *高到 ±0.15 %) |
| 體積流量重復性 | 流量范圍的±0.05 % |
| 零點穩定性 | 全量程的±0.01 % |
| 精度（氣體） | |
| 基本精度(質量流量)³ | 流量范圍的±1 % (可選: *高到 ±0.5 %) |
| 質量流量重復性 | 流量范圍的±0.25 % |
| 密度 | |
| 密度范圍 | *高到2500 kg/m³, 2.5 g/cm³ |
| 密度精度 ³ | ±1.0 kg/m³, ±0.001 kg/m³ |
| 密度重復性 | ±0.5 kg/m³, ±0.0005 g/cm³ |
| 溫度 | |
| 介質溫度范圍 | 標準: -40 °C … +100 °C (-40 °F … +212 °F) |
| 可選: -60 °C … +200 °C (-76 °F … +392 °F) | |
| 溫度精度 | ±1 °C ±0.5 % of reading (±1.8 °F ± 0.5% of reading) |
| 溫度重復性 | ±0.2 °C (±0.36 °F) |
| 材料(接液部件) | |
| 測量管 | 1.4404/AISI 316L |
| 外殼 | 1.4404/AISI 316L |
| 分流器 | 1.4404/AISI 316L |
| 焊接合金 | BNi-2 |
| 防爆認證 | |
| ATEX (Ex) | Zone 1: Group IIC 或者 IIB, T2…T4 |
| ATEX (Exn) | Zone 2: II 3G Ex nA IIC T2…T4 Gc |
| IECEx (Ex) | Zone 1: Group IIC 或者 IIB, T2…T4 |
| cCSAus (Ex1) | Class I, Division 1: Group A, B, C, D 或者 C, D, T2…T4 |
| 對于 Ex1, Ex3, EAC (TR-CU) 電子測量部分只適用于鋁外殼。 | |
| ATEX + IECEx + cCSAus三重認證(Ex3) | Zone 1: Group IIC 或者 IIB, T2…T4 和 Class I, Division 1: Group A, B, C, D 或者 C, D, T2…T4 |
| 對于 Ex1, Ex3, EAC (TR-CU) 電子測量部分只適用于鋁外殼。只適用于分體式安裝方式。 | |
| EAC (TR-CU) | Group IIC 或者 IIB, T2…T4 |
| 對于 Ex1, Ex3, EAC (TR-CU) 電子測量部分只適用于鋁外殼。 |
¹ 200 bar的標準壓力額定值是按照美國機械工程師協會ASME的標準。345 bar選項是非ASME級別的。
² 標稱的流量精度結合了重復性、線性和遲滯。
³ 此規格請參照標準條件(多的信息請參照TCM CLASSIC系列操作手冊)。

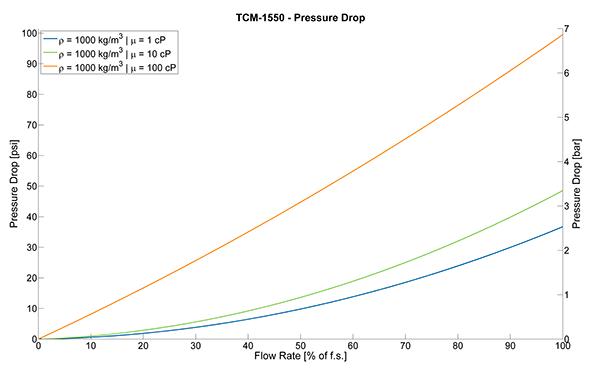

壓降：

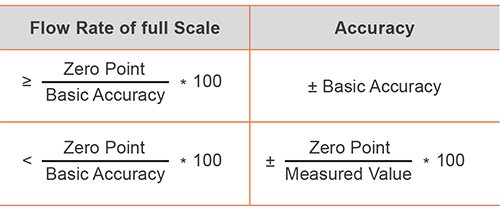

精度曲線：
液體:

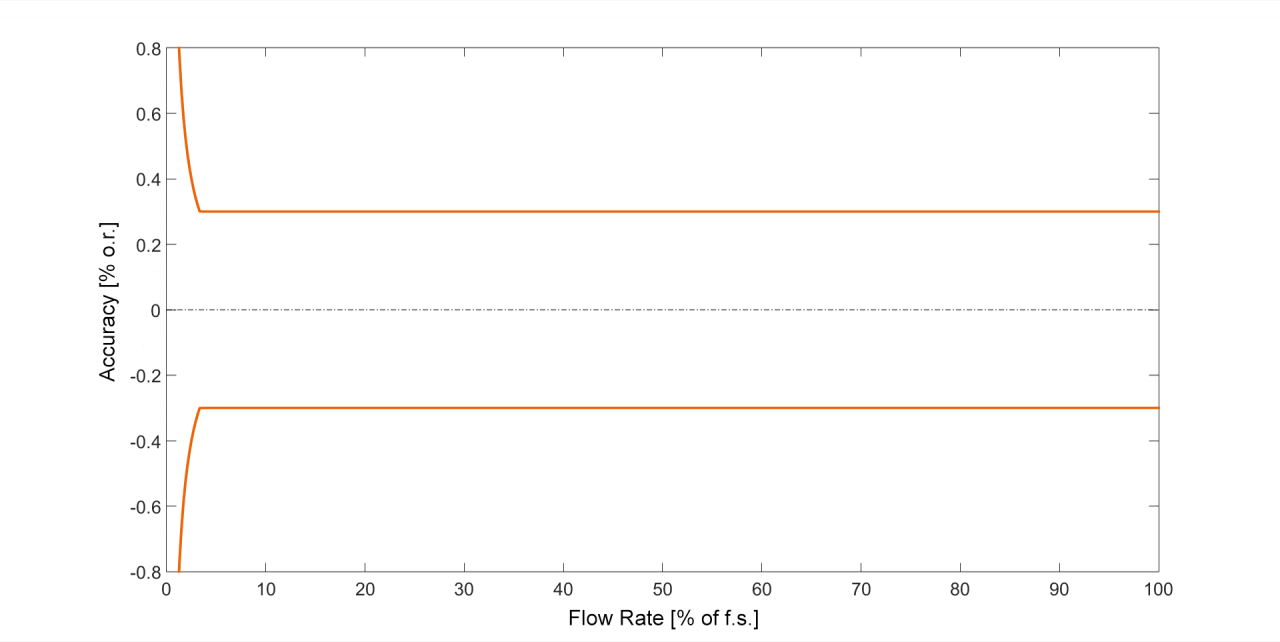

標準（單點校準，基本精度：±0.3％）

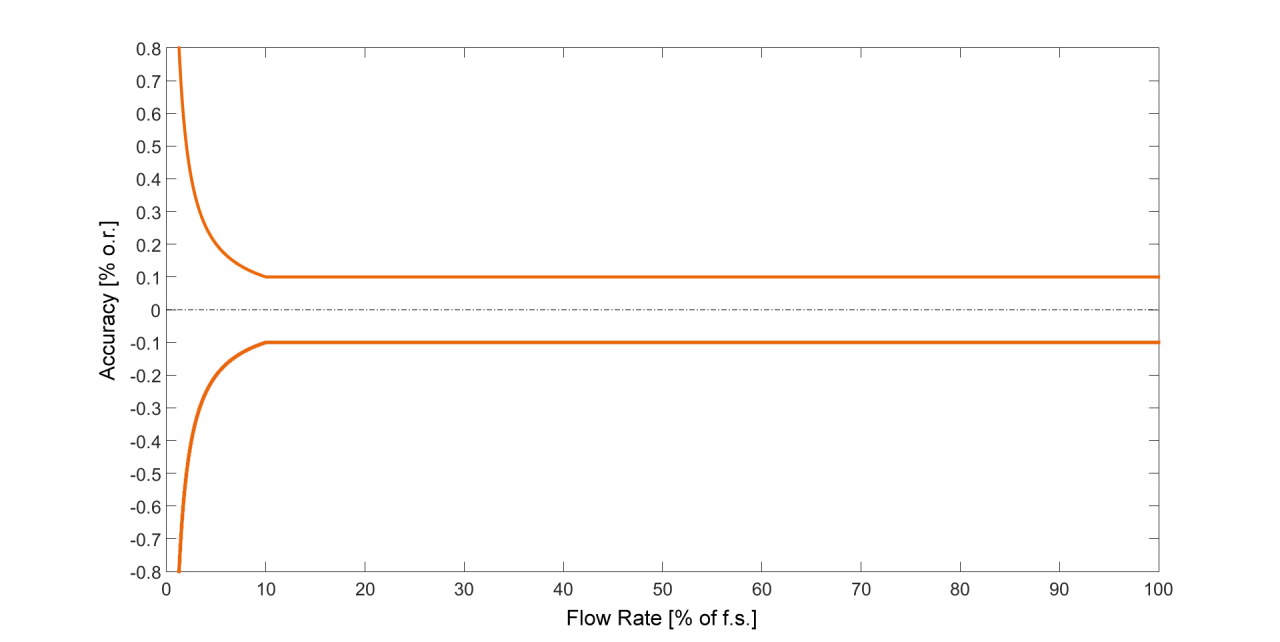

定制（五點校準，基本精度：±0.1％）
氣體:

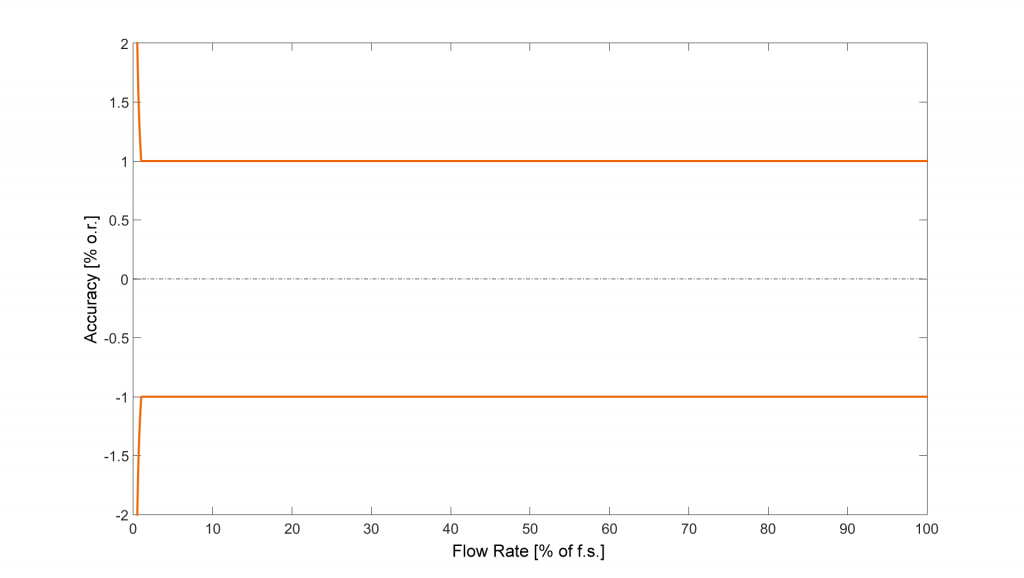

標準（單點校準，基本精度：±1％）

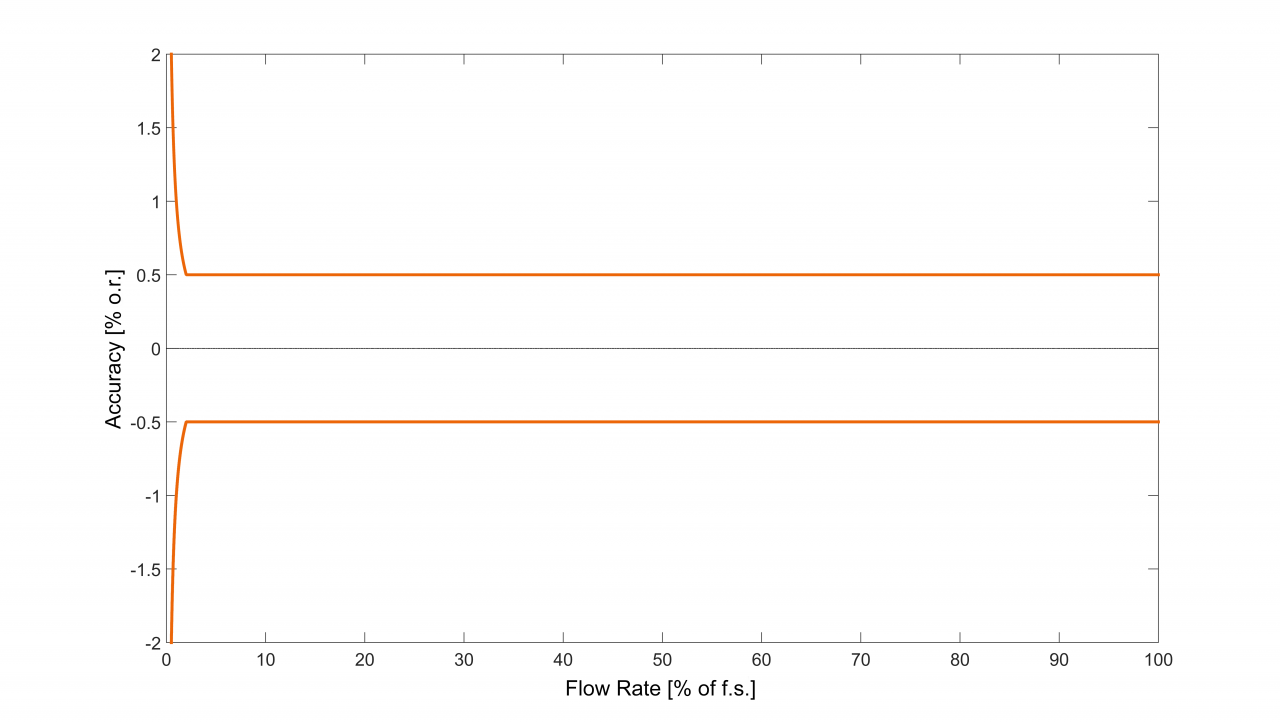

定制（五點校準，基本精度：±0.5％）
